1.項目簡介
湖北楚星化工股份有限公司是宜化集團控股子公司，具備年產15萬噸合成氨、10萬噸磷酸、45萬噸硫酸、30萬噸磷酸一銨、3.6萬噸季戊四醇、10萬噸甲醇、8萬噸甲醛、2萬噸乙醛的主導產品生產能力。公司綜合實力處于全國磷化工行業和有機化工行業前列，是國內最大的磷酸一銨生產廠家。
在國家雙碳、能源雙控政策下，宜化集團要求各分公司建設能源管理系統，真正實現能源的實時采集、實時匯總分析、能源產品單耗計算、碳排放核查等。
2.項目建設目標
湖北楚星化工能源管理系統，要求通過專業的通訊管理機，在不停止已有控制系統功能，通過采用工業協議標準OPC進行通訊，保證數據的安全和準確性，對各廠的生產控制系統的實時數據進行采集、匯總。項目建成后，可按照國家統一技術標準規范實現能源數據、產量數據、經濟數據及企業基礎信息定期上報，實現企業自主查看以上數據。
3.項目建設內容
系統基于現有能源管理系統進行升級改造，充分考慮現有系統的布局、接口方式二次開發智慧能源一張圖、能源運行監控、工藝流程監控、能源數據監測、重點設備監測、能源平衡分析、工序能耗分析、峰平谷分析、產品能耗分析、碳排放分析、能效指標分析、告警統計、能源成本管理、能源庫存管理、綜合能耗報表、數據管理、配置管理等功能。最終達到楚星化工能源計量的完善，實現車間工段、設備、產品的能耗分析、碳排放分析，為楚星公司節能管理工作提供決策依據。
系統保留了原系統工藝流程監測及工藝參數數據監測相關功能，并通過新增采集器、現場流量計、DCS系統、電力監控系統、填報系統等方式，接入1#硫酸、2#硫酸、3#硫酸、PVC、復合肥、合成氨、季醇、磷酸二銨、磷酸、燒堿、公用工程等工段能耗及產量數據。從運行監測、能碳分析、設備控制、無人值守、輔助決策、智慧運維等方面入手，使能源達到“可視化”、“綜合化”、“精細化”、“標準化”綜合管控，實現企業能源流向的高效管理。
系統基于現有能源管理系統進行升級改造，對楚星公司全廠用電及工段用電共346個電表數據進行實時監測，接入方式包括電力后臺或者綜合保護器接入、低壓回路電力數據采用工業物聯網技術接入。平臺共建設8個子系統、90項子功能。按照能源管理體系要求，完善用電、用水、蒸汽、壓縮空氣等計量監測點位，打通各DCS系統、配電房、現場表計的網絡通訊，實現417個高低壓電表數據采集、7套電力監控系統對接，19套DCS系統對接。完善用水、蒸汽、壓縮空氣等計量至三級監測，實現安環管理，包括排污設備狀態、排污點實時排污量環保數據監測及安環設備管理。
4.特色功能展示

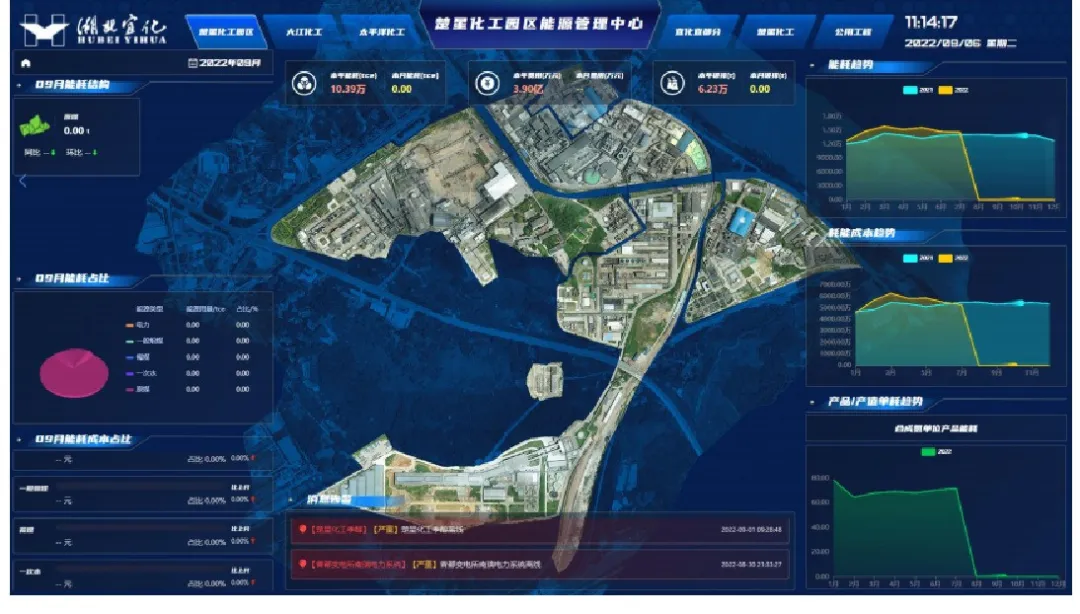

終端展示-大屏指揮一張圖
以企業的各項相關信息數據作為模型的基礎，搭建企業數據模型，全方位展示企業能耗數據。
1)本月匯總數據：包含綜合能耗、本月參考用能成本。
2)能耗匯總：展示當天的基礎能源（電、水、燃氣）消耗量，以及二次轉換能源（壓縮空氣、蒸汽）的消耗量。
3)能耗排名：展示所選區域的各類能源品種當日用能量的排名柱圖。
4)能耗分析：展示總廠區各類能源品種的小時用能趨勢曲線。
5)實時地圖監控：以地圖的形式展示各用能單位的能源匯總數據。
6)告警數據：動態展示當天各類告警數據，數據內容包含：告警等級標識（高、中、低三級）、告警時間、告警類型、告警明細（設備/單位.信號量/能耗類型）；
供能運行監控

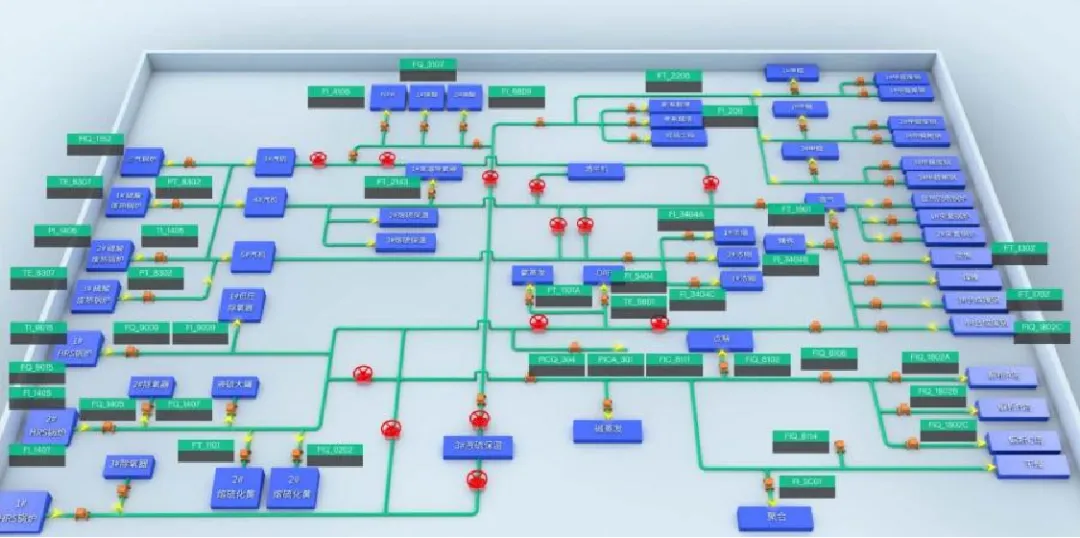

1）管網運行監測：以動態流程圖的形式展示水系統的具體信息，動態顯示水的流向及各設備相關參數，包括當前水量、用量、邏輯關系，展示日、月、年數據，發生異常情況實時報警。

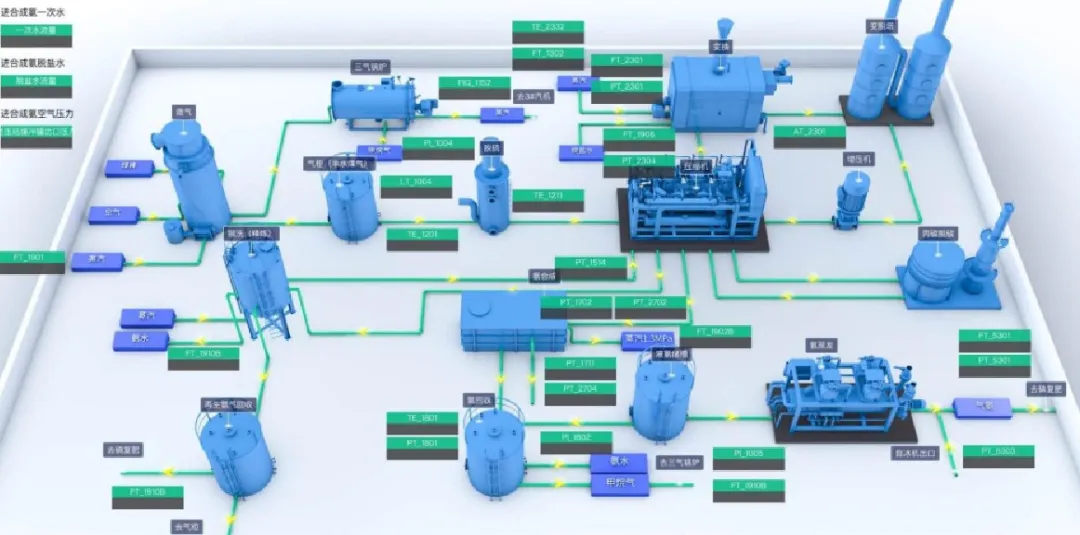

2）蒸汽運行監測：實現以組態圖的形式展示蒸汽系統運行狀態，包含壓力、溫度、流量等信息，對實時狀態實時監測，發生異常情況實時報警。
分析管理子系統

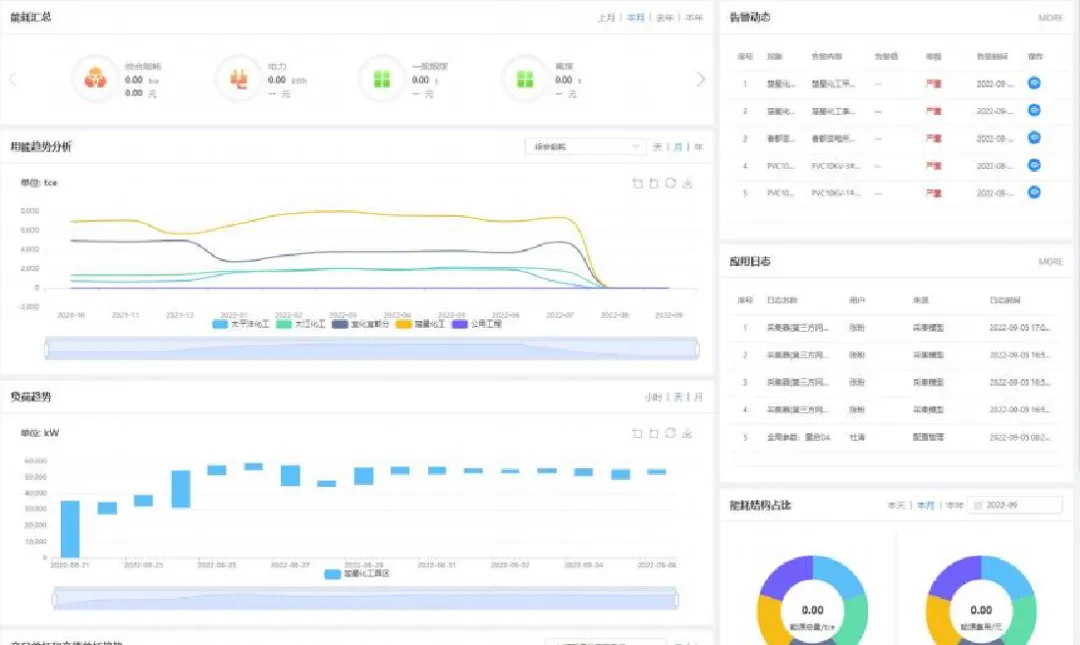

1）區域分廠能耗分析：實現對同種用能單位不同能耗或耗能工質情況的分析，以能耗占比、能耗費用占比圖等圖形化的方式展示，時間周期支持以小時、日、月、季、半年、年為單位。
2）設備能耗結構分析：實現對同種用能單位不同能耗或耗能工質情況的分析，以能耗占比、能耗費用占比圖等圖形化的方式展示，時間周期支持以小時、日、月、季、半年、年為單位。
3）產品能耗分析：實現對同種用能單位不同能耗或耗能工質情況的分析，以能耗占比、能耗費用占比圖等圖形化的方式展示，時間周期支持以小時、日、月、季、半年、年為單位。
綜合能耗報表
建立報表元方案庫，支持報表自定義及在線編輯，便于報表持續修改，包括方案名稱、報表周期、報表維度、生效時間、發送方式、發送對象、報表標簽、報表樣式、報表分類等信息，報表包含能源日報表、能源月報表、工序分析表、介質產耗表、計劃平衡表等。
1）元報表方案庫：實現對報表元方案的管理，用戶可在此功能創建元方案，為報表方案提供基礎的方案內容、樣式等基礎信 息?？赏ㄟ^報表樣式、使用周期、視圖類型、關鍵字等條件進行元方案的快速檢索和管理，系統支持用戶導入Excel格式的報表模板，同時也可以通過完善元方案名稱、報表樣式、使用周期等內容進行元方案的添加和修改，后續系統支持卡片模式元方案。
2）能源平衡報表&能耗報表：實現對系統內報表方案模板的查詢、添加、修改、刪除等管理操作，用戶可通過選擇報表周期、生效狀態、關鍵字等條件進行報表方案的快速查詢檢索，系統展示報表方案列表，包含方案名稱、生效時間、報表維度、生效狀態等內容，并可對報表方案進行新增、停用、查看歷史關聯報表、查看詳情、刪除等操作。
計量器具管理

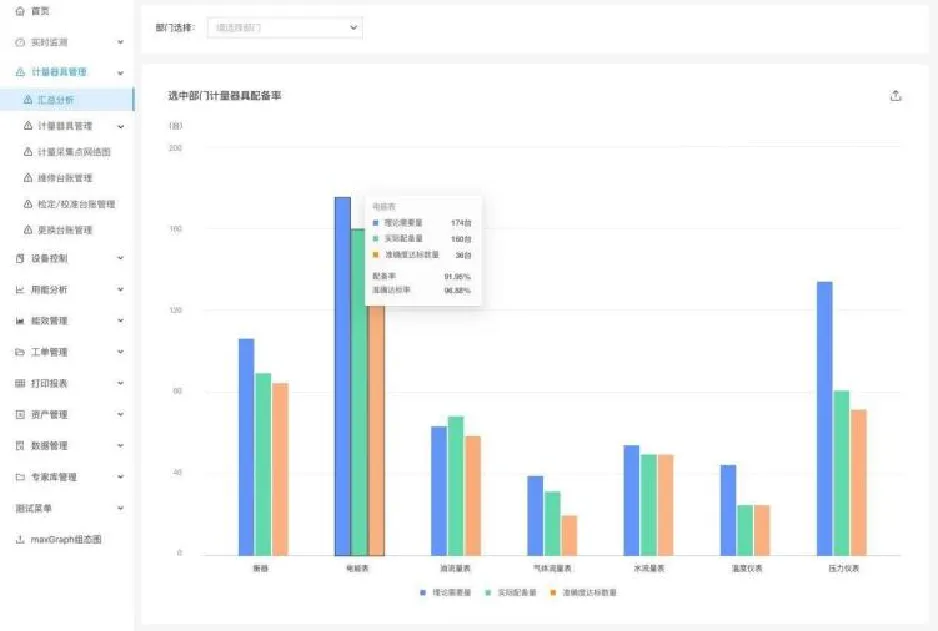

1）實現電能表、蒸汽表、冷熱量表、水流量表等所有計量器具配備率、計量器具準確度達標率等信息的匯總統計分析，并以圖形化的形式展示；
2）實現電能表、蒸汽表、冷熱量表、水流量表等能源計量器具類型、精度等級、狀態、配備狀態、維修日期、校準時間、更換時間等信息管理；
3）實現計量網絡圖的可視化展示，支持導出。
5.用戶收益
湖北楚星化工能源管理系統依據國家能源體系標準流程對企業用能行為進行分析和規范，提高企業用能管理水平，系統應用后，可達到每年13%的綜合節能量。
1）運行監測：平臺按照標準建立能源管理制度，完善計量配備，系統建設完成后，可實現電、水、壓縮空氣、氮氣、冷熱量、設備狀態的集中監控。
2）能碳分析：根據廠區內區域、生產線、班組、 重點設備、產品等數據信息逐級建立能耗分析模型，實現能耗及碳排放結構分析、能效分析、定額分析、指標對標。
3）設備控制：根據各動力設備運行數據分析，定制節能解決方案，下發節能策略，對設備運行進行優化控制。
4）無人值守：通過設備狀態監測及視頻監控、聯動控制等手段，對站房、重點設備狀態進行監控，關聯安防系統，實現標準化、智能化巡檢，達到少人值守、無人值守，降低了企業用人成本，實現工廠自動化監管。
5）輔助決策：系統與DCS系統、ERP系統進行對接，實時獲取生產設備的運行數據及運營數據，針對設備情況及運行數據做出上報及輔助決策。
6）智慧運維：根據廠區信息建立運維庫，庫內包括政策、 標準、制度、計量器具、 重點設備、故障原因、診斷策略等數據，實現智慧運維管理。
